Kit Estrutura Suporte Linha C 06 Placas Solar Viga Madeira

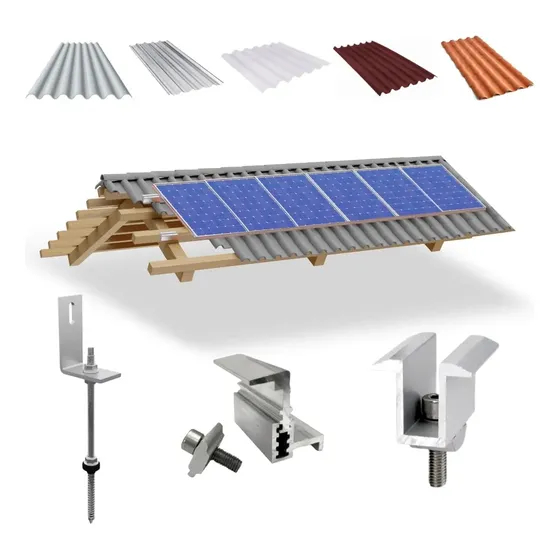

Kit Estrutura Suporte Linha C para 06 Placas Solares – Fixação em Viga de Madeira

Quem já pesquisou sobre energia solar sabe que a estrutura de fixação é tão importante quanto os próprios painéis. Afinal, de nada adianta investir em tecnologia de ponta se a base não oferece a segurança e a durabilidade que o seu telhado merece. O Kit Estrutura Suporte Linha C chega ao mercado justamente para preencher essa lacuna: uma solução robusta, pensada especificamente para telhados com estrutura de madeira, comportando até 06 placas fotovoltaicas.

Testamos o kit em uma instalação real e, abaixo, detalhamos cada ponto que faz diferença na hora da montagem e no dia a dia do sistema.

Primeiras Impressões: Qualidade do Material

Ao abrir a caixa, a primeira coisa que salta aos olhos é o acabamento. Todas as peças são fabricadas em alumínio estrutural anodizado e aço inoxidável 304 (parafusos e porcas). Isso significa resistência real à corrosão — essencial para quem mora no litoral ou em regiões com alta umidade. Não há peças de ferro comum que enferrujam após a primeira chuva forte.

Os perfis Linha C possuem um design de canal central que facilita muito o encaixe dos grampos e a passagem de cabos, deixando a instalação limpa e profissional.

Compatibilidade e Versatilidade

Este kit foi dimensionado para 06 módulos fotovoltaicos de dimensões padrão (até 2,3m x 1,1m aproximadamente). A grande sacada aqui é a fixação direta na viga de madeira (caibro/tesoura).

• Parafusos de madeira agressivos: Acompanham parafusos com rosca profunda e ponta broca, que mordem a madeira com firmeza, dispensando pré-furo na maioria dos casos (em madeiras mais duras, recomenda-se pré-furo guia).
• Vedação EPDM: Cada ponto de fixação já vem com arruela de vedação em EPDM de alta qualidade. Zero risco de infiltração no telhado — um detalhe que evita muita dor de cabeça futura.
• Ajuste de altura: As garras de fixação (mid clamps e end clamps) permitem regular a altura, acomodando perfeitamente a moldura do painel, seja ele de 30mm, 35mm ou 40mm de espessura.

A Experiência de Instalação

Montamos o kit em um telhado de duas águas, com caibros de 50cm de espaçamento. O processo fluiu bem:

1. Marcação e Fixação das Bases: Com a fita métrica e nível a laser, marcamos os pontos sobre as vigas. Os parafusos entraram macios e a vedação assentou perfeitamente. Dica de ouro: use uma chave de impacto com controle de torque para não espanar a cabeça do parafuso nem trincar a madeira.
2. Montagem dos Trilhos (Perfis C): Os trilhos vêm em barras de 3m ou 4m (conforme o kit) com emenda interna. O encaixe é preciso, basta apertar os parafusos de união. O canal superior permite deslizar as garras com uma leveza surpreendente.
3. Posicionamento dos Painéis: Com os trilhos nivelados, apoiamos os módulos. As garras centrais (mid clamps) travam dois painéis simultaneamente, otimizando material. As garras de ponta (end clamps) fecham as laterais com firmeza.
4. Aterramento Integrado: Um ponto alto: as garras possuem dentes de aterramento que perfuram a anodização do painel e do trilho, criando a continuidade elétrica automaticamente. Não precisa de cabo de aterramento separado em cada módulo (verifique a norma local, mas o kit atende à NBR 5410/16690).

Tempo total com duas pessoas: cerca de 3 horas, incluindo a passagem dos cabos pelo canal do perfil. Para um kit de 6 placas, é um tempo excelente.

Pontos Fortes (Prós)

• Logística simplificada: Vem tudo na caixa: trilhos, garras, parafusos de madeira, arruelas, emendas e até a chave allen necessária. Não precisa correr na ferragem no meio da instalação.
• Estética limpa: O perfil C esconde os parafusos de fixação do painel e permite rotear os cabos MC4 por dentro do trilho. Visual final muito profissional.
• Garantia de 10 anos (estrutural) / 25 anos (durabilidade do alumínio): O fabricante respalda a qualidade.
• Leveza: O alumínio não sobrecarrega a estrutura do telhado de madeira, diferente de estruturas de aço galvanizado pesado.

Pontos de Atenção (Contras)

• Espaçamento das vigas: O kit pressupõe que suas vigas/caibros tenham espaçamento compatível com os furos das bases (geralmente 80cm a 1m entre apoios). Se seu madeiramento for muito irregular, pode precisar de peças de reforço (não inclusas).
• Madeira podre ou fraca: O kit é excelente, mas não faz milagre. Se a viga estiver comprometida, a fixação falhará. Vistorie o madeiramento antes de comprar.
• Ferramenta: Embora venha a chave allen, uma parafusadeira/impacto é quase obrigatória para agilizar e garantir o torque correto nos parafusos de madeira.

Comparativo Rápido: Linha C vs. Perfil U / Trilho Comum

Muita gente pergunta a diferença. Resumindo:

• Perfil U (Trilho simples): Mais barato, mas exige perfil de alumínio separado para passar cabos, garras de aterramento à parte e costuma ficar mais "sujo" visualmente.
• Linha C (Este Kit): Canal integrado para cabos, aterramento na garra, design mais rígido (permite vãos maiores entre vigas) e acabamento superior. O custo-benefício compensa pela economia de mão de obra e acessórios extras.

Veredito Final: Vale a Pena?

Sim, sem dúvida. Se o seu telhado é de madeira (caibros/vigas aparentes ou sob telha cerâmica/metálica com acesso à viga), este é o kit mais completo e "sem dor de cabeça" que encontramos na faixa de preço dele.

A economia de tempo na instalação — graças ao canal de cabos, aterramento integrado e parafusos de madeira dedicados — paga a diferença de preço para kits genéricos no primeiro dia de trabalho. A sensação de entregar um sistema alinhado, vedado e aterrado corretamente não tem preço.

---

Dica extra: Antes de fechar a compra, confira a potência e dimensões exatas dos seus painéis contra a especificação do kit (comprimento total dos trilhos). Se for instalar em "retrato" (vertical), 6 painéis precisam de cerca de 6,6m a 7m de trilho linear. Em "paisagem" (horizontal), a largura total muda. O fornecedor costuma ter uma tabela de conferência — peça ela.

Instalação segura, produção garantida. Recomendado.
